Аппаратный комплекс HP виртуализации серверов и построения частного облака для Вятского государственного гуманитарного университета

Главная » Проекты » Аппаратный комплекс HP виртуализации серверов и построения частного облака для Вятского государственного гуманитарного университета

Заказчик

Вятский государственный гуманитарный университет (ВятГГУ) - один из старейших вузов России и первый на территории Кировской области. Его история начинается с 1914 года. В настоящее время в структуре университета 15 факультетов. Контингент студентов на очной и заочной формах обучения составляет свыше 12 тысяч. В университете работает более 600 преподавателей, среди которых кандидаты и доктора наук, профессора, члены-корреспонденты РАО, действительные члены РАЕН и других академий.
Адрес: 610002, г. Киров, ул. Красноармейская, 26
Официальный сайт: http://www.vshu.kirov.ru

Задача

1. Поставка протестированного и полностью готового к работе аппаратного комплекса для виртуализации серверов и построения частного облака.

2. Требования к сборке и подключению аппаратного комплекса

  • собранный серверный шкаф, установленные в серверный шкаф источники и блоки распределения электропитания;
  • собранные в серверном шкафу компоненты комплекса в двухузловой кластер высокой доступности с прямым подключением серверов к СХД;
  • установленный и подключенный кластер к блокам распределения электропитания, настроенные блоки электропитания серверов и СХД по отказоустойчивой схеме (1+1) с балансировкой нагрузки;
  • подключенный компонентов комплекса без резервирования блоков питания (коммутатор KVM, коммутатор Ethernet, межсетевой экран) к блоку распределение электропитания (с функцией автоматического переключения на альтернативную линию переменного тока, если основная отказывает);
  • подключенный кластер через коммутатор Ethernet и межсетевой экран к существующей ЛВС;
  • подключенный коммутатор KVM к серверам кластера, консоли (расположена в соседнем существующем серверном шкафу).

3. Требования к составу документации на аппаратный комплекс:

  • действующие на день поставки копии сертификатов соответствия ГОСТ Р на все компоненты аппаратного комплекса, подлежащие обязательной сертификации;
  • техническая документация на компоненты комплекса;
  • ведомость компонентов и комплектующих;
  • структурная схема комплекса;
  • функциональная схема комплекса;
  • схема соединений внешних проводок компонентов комплекса;
  • схема размещения компонентов комплекса;
  • программа и методика приемочных испытаний комплекса;
  • журнал и протокол приемочных испытаний комплекса;
  • пояснительная записка, включающая указание характеристик тепловыброса и требований к электросети компонентов комплекса;
  • документация должна соответствовать требованиями государственных стандартов, руководящих документов РФ на автоматизированные системы.

Решение

Построение основных компонентов комплекса на базе серверов и СХД HP, распределение электропитания – продукты APC, защита электропитания – ИБП Eaton Powerware.

Назначение основных компонентов комплекса.

Вычислительный блок:

  • ферма серверов HP Proliant DL380p Gen8 - узлы кластера;
  • система хранения данных HP P2000 MSA LFF - общая среда хранения для узлов кластера (общий доступ серверов к логической единице хранения).

Блок коммутации:

  • коммутатор KVM D-Link – коммутация одного комплекта устройств ввода-вывода (монитор, клавиатура, манипулятор типа «мышь») с узлами кластера;
  • коммутатор Ethernet HP – управляемая коммутация узлов кластера с сетью Ethernet;
  • межсетевой экран с сервисами безопасности WatchGuard XTM 5 – функции межсетевого экранирования (защита от проникновения в систему и от несанкционированной передачи данных).

Блок распределения электропитания:

  • система распределения электропитания APC Rack PDU - распределение электропитания переменного тока для компонентов комплекса с резервированием и без резервирования блоков питания (автоматическое переключение на альтернативную линию питания переменного тока, если основная отказывает).

Блок защиты электропитания:

  • источники бесперебойного питания Eaton Powerware 9135 5000 RT – защита и резервирование электропитания переменного тока в серверном шкафу для компонентов комплекса;
  • система размещения оборудования APC NetShelter – размещение компонентов комплекса со средней энергетической плотностью.

Архитектура комплекса: отказоустойчивый кластер с возможностью динамической миграции виртуальных машин между физическими узлами кластера без прерывания доступности сервисов.

Допустимые операционные системы и среды виртуализации:

  • Windows Server 2008 R2, Windows Server 2008 Hyper-V R2;
  • Windows Server 2012, Windows Server 2012 Hyper-V;
  • Citrix XenServer v6.0;
  • Red Hat Enterprise Linux 6;
  • SUSE Linux Enterprise Server 11;
  • VMware ESXi Server;
  • Ubuntu LTS 12.04.

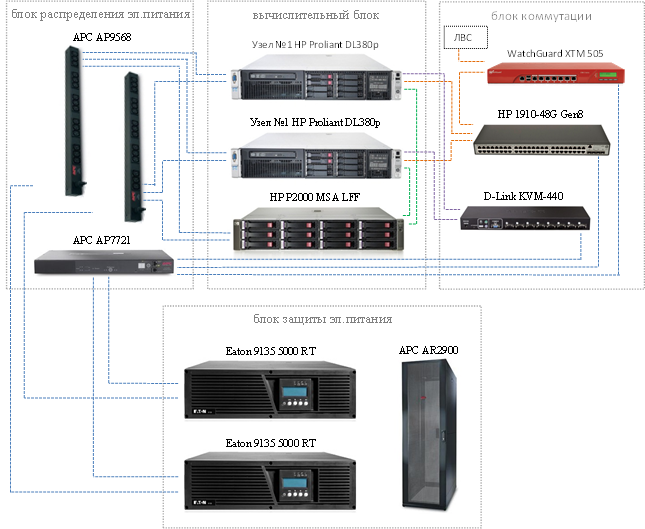

Функциональная схема комплекса:
